Plans boat - Dinge, €55
I am working on a translation, but currently parts of this information is available in Swedish only.
bilder | information | linjeritning | data/priser | bakgrund

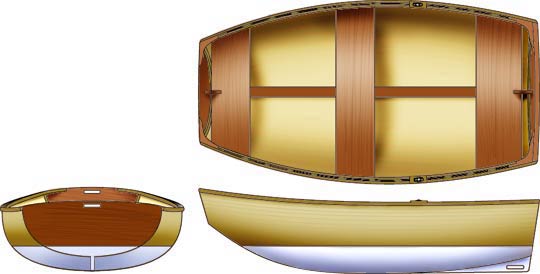

En dinge är en liten behändig båt, ofta använd som släp- eller däcksjolle till en större segel- eller motorbåt. Min version är byggd i strip, men den kunde lika gärna varit i plywood. Men med så här små skrov går det ungefär olika fort att bygga med ribb, och det blir oftast snyggare och ger möjlighet till rundad skrovform. Dingen väger inte mer än ungefär 10-15 kg, bär i lugnt vatten två vuxna och små två barn (jag vet av egen erfarenhet - har använt den på det viset till vår gamla segelbåt) och är lätt att lyfta ombord och förvara på däck på en rimligt stor segelbåt. Enklast kopplar man storfallet till en hanfot mellan för- och akterstäv och vevar upp den på däck. Med det går också bra att släpa den efter båten - linan fäst i nederkant av förspegeln.
Dingen kan byggas enkelt och snabbt som en bruksbåt för att komma in till stranden från ankarplatser eller som lekbåt för barnen i hamn - eller som ett litet smycke i mahogny och ek, med bordläggning och botten i moderskeppets färger.
Motor är knappast motiverat, men för den som vill kan en liten elsnurra eller den allra minsta tvåtaktsmotorn hängas på - allt annat är overkill. Skrovet kan bära en liten rigg (sprisegel på en kort mast) och en enkel centerbordslåda, eller ett läbord - detta finns dock inte med på ritningen.
Bilder på Dingen
Inga fotografier än på dingen – däremot en gammal bild med förlagan: Maria Kristinas däcksjolle – här på utflykt i Torekovs hamn. Den nya dingen har samma mått som den gamla, men lite elegantare form. Under segling på öppet hav låg jollen över förluckan på fördäck. Den var målad i båtens färger: svart skrov, med vit snobbrand och grön botten. Invändigt var det mahogny med relingar och knän i ek.
Linjeritning: Dinge
Mått: Dinge
| Längd: | 200 cm |
| Bredd: | 106 cm |
| Vikt: | 10-15 kg** |
| Användning: | Släp- eller däcksjolle för segel- eller motorbåtar. lekbåt för barn mm |
Ritningssatsen består av ett A1-blad som innehåller både linjeritning med alla mått, konstruktionsritning med virkesdimensioner och kortfattad byggbeskrivning och spantmallar i fullskala. Den som behöver mer hjälp än vad ritningen ger kan använda byggbeskrivningen till kajaker och kanadensare.
