Building: Plans

Updated Friday, September 18, 2009 11:35 AM

I am working on a translation, but currently parts of this information is available in Swedish only.

ritningssats | materialsats | färdigbyggd kanot

Här hittar du information om vad ritningssatser respektive materialsatser innehålla. För att veta mer om de olika modellerna, gå till respektive sida för kajaker, kanadensare och småbåtar – för att beställa en ritning använder du beställningsformuläret

Ritningssatser

Ritningssatserna består av linje- och konstruktionritning i skala 1:10, spantmallar i full skala, detaljritningar och idéskisser för extrautrustning och en 32-sidig byggbeskrivning i A4-format. Priset för en ritningssats innefattar rätten att bygga en kanot. Ritningarna får inte säljas vidare eller lånas ut (lagen om upphovsrätt).

Bygga mer än en...

Skall mer än en kanot byggas från samma ritning, enskilt eller i studiecirkel eller liknande, utgår 400:- i royaltykostnad per kanot utöver den första.

För kommersiellt byggande, kontakta mig för avtal.

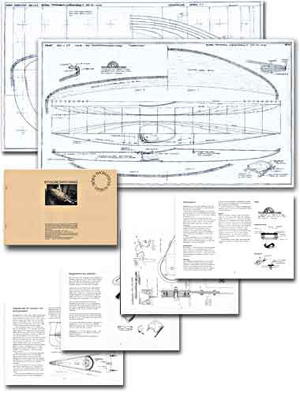

Så här ser ritningssatsen ut för Kavat.

Ritningssats med byggbeskrivning

Till segelbåtarna finns ingen byggbeskrivning (men Doris har en kortfattad byggmanual på ena ritningsbladet). Behöver du mer information än vad ritningen ger, finns ett antal bra båtbyggböcker som innehåller all tänkbar information (se litteraturlistan).

Materialsatserna

Haveriet på Öland som tidigare levererat materialsatser har tagit time out och två nya leverantörer med lite olika inriktning har tagit över.

Materialsatserna innehåller profilfrästa lister i utvald gran i fallande längder, epoxy och glasfiberväv. Annat kan ingå efter överenskommelse: innerstävar, sittbrunnssarg i trä eller kolfiber, material till skott, luckor, skädda, eventuellt roder, eller till kanadensare: relingslister, material för säten och slitköl i ask, utsågade och profilfrästa däck. Leveranstid ca 14 dagar.

Materialsatserna levereras av:
Petrus Kajak, Petrus Johansson, Morgonstigen 32, 573 73 Sunhultsbrunn, tel: 070 - 227 11 71, mail: petruskajak@telia.com , webbsajt: www.petruskajak.se (Epoxi, glasfiber, sågad list, prefabricerade detaljer, färdiga kajaker, uthyrning av bygglokal etc).

...eller:
Båtbyggeriet Tunarps Kvarn, Björn Tafvelin, 56042 Sandhem, tel +46 515 76 12 18, mobil +46 731 83 43 77, Mail: bjorn@batbyggeriet.eu Webbsajt: www.batbyggeriet.eu (Profilfrästa lister, epoxy, glasfiber, lim mm).

Väljer du att såga ribbor själv kan epoxy, glas- och kolfiberväv, uretanlack, skumskivor mm beställas eller hämtas från:
BeHåPe Plast- och glasfiberprodukter, Malmövägen 26, 230 41 Klågerup, Tel 040 - 44 07 10. Fax: 040-440793. Mail: info@bhp-glasfiberprodukter.se Hemsida: www.bhp-glasfiberprodukter.se (Epoxi , glasfiber, fernissa, styrofoam mm).

OBS! Ritning ingår inte i materialsatserna utan köps separat.

Här är ett exempel på en byggsats

Kanotbyggsats

Färdig båt

Färdig båt är professionellt byggd och ytbehandlad av en erfaren båtbyggare (Petrus Johansson, se ovan) med material enligt materialsatsen. Kontakta Petrus för pris och leveranstid.

Comments

1 5/26/2007 4:12 PM Wrote mattias

hej,

vad kostar ritningssatsen?

mattias

2 5/26/2007 5:45 PM Wrote Björn

Mellan 700 och 900:- för de flesta - titta på den kajak eller kanadensare du är intresserad av...

3 7/23/2007 10:26 PM Wrote Nisse

Hej!

Jag har letat lite efter en allroundkajak dock främst med motions-, långfärds- och lekegenskaper. Njord verkade var ett bra val.

Men jag har ingen större vana av varken kajaker eller byggande.

Är Njord ett klokt val även om man är rätt grön än så länge?

Vad kostar en färdig Njord?

mvh.//Nisse!

4 7/23/2007 10:49 PM Wrote Björn

Njord är en mycket passande kajak för de ändamål du beskriver, men den kräver en del tålamod och ambition för en ovan paddlare. Den är låg i däcket och kräver att man vänjer sig vid en sittställning som inte känns omedelbart bekväm för västerlänningar med fåtölj- och skrivbordsstolsvana, och den kommer att kännas rank till en början innan balansmotoriken är upptränad. Men just dessa båda egenskaper – det låga däcket och den låga initialstabiliteten – blir uppskattade när ambitionen gett utdelning i form av vana och kompetens. Jag rekommenderar rätt ofta Njord även till rena nybörjare, när jag anar ambition och lust att lära.

Att bygga är inga problem. Skillnaden i "byggsvårighet" mellan de olika kajakerna är inte värt att fundera över – man bygger den kajak man vill ha.

En professionellt färdigbyggd Njord kostar ca 33000-36000:- beroende på utrustning val av trä, eventuell dekor, finish etc.

Björn

5 7/24/2007 12:00 AM Wrote Nisse

Svaren låter minst sagt tillfredsställnade, bortsett från det sista! =) Haha!

Men jag har ytterligare en fråga. Kan man bygga en kajak på ett tillfredsställande vis med annat material än trä? T.ex. en glasfiberkajak?

För- och nackdelar?

Mvh. //Nisse!

P.S. Tack för det snabba svaret! D.S.

6 7/24/2007 12:35 AM Wrote Björn

Jag antar att du inte läst min summering av olika byggmetoder i förra numret av Paddling.

I korthet: nej. Glasfiberkajak förutsätter att du bygger en hanform (vanligtvis i trästrip), gjuter en honform av denna och slutligen plastar en kajak i honformen. Du bygger alltså tre kajaker för att få en, och den du får är den näst tyngsta.

Priset är egentligen inte högt. Många importerade glasfiberkajaker kostar numera över 25000:- och med trästrip får du en lättare, styvare, skräddarsydd, professionellt hantverksbyggd kajak för knappt 35000:-!

Att det sedan går att köpa 10 kg tyngre massproducerade termoplastkajaker under 10000:- är en helt annan sak. Sådana har sin egen nisch på marknaden och fungerar utmärkt för sitt ändamål - men det är en helt annan sak.

7 9/25/2007 3:21 PM Wrote Erik

Jag är mycket sugen på att bygga en Njord och står och väger mellan att köpa materialet själv kontra köpa en materialsats. Några frågor kring detta:

- Blir det mycket billigare att gå till brädgården/färghandlaren och köpa motsvarande virke och epoxy?

- Vad kostar skedda tillsatsen till Njord och hur mycket tycker du den behövs. Jag brukar normalt inte paddla med varken Roder eller skedda, men det beror ju lite på hur kursstabil och vindkänslig kajaken är.

- Går det att bygga utan skedda för att sedan komplettera eller är det dumt/svårt

Tacksam för svar

/erik

8 9/27/2007 12:43 PM Wrote Björn Thomasson

Trävirket kostar ett par hundralappar om du sågar själv och ca tvåtusen om du köper färdigsågade och profilfrästa ribbor. Epoxy och glasfiber köper du från samma leverantör som det som ingår i materialsatsen, så där blir ingen skillnad. Färghandeln är inte ens lönt att fråga - sannolikt har de inget, och skulle de ha någonting så är risken stor att det är fel sort och kostar dubbelt så mycket.

Fördelen med färdig ribb är att kvaliteten på ribborna är väldigt hög. Det är svårt att hitta virke ute i handlen som ens är i närheten. Profilfräst eller inte är annars mest en smaksak.

Jag har inte ett aktuellt pris på en skeddasats (kolla med Johan på Haveriet: http://www.haveriet.com/)

Jag tycker att Njord skall ha en justerbar skedda. Anledningen är att Njord fått en rätt krökt köllinje för att bli lättmanövrerad trots sin längd, och då blir det lite problem med upplovning på "raksträckor" med kraftig vind i sidan. Annars föredrar jag att vara utan alla sådana extrafinesser, men just Njord men sin komplexa kravspecifikation är ett undantag.

Det går bra att eftermontera en skedda – enklastmed den modell som finns i byggmanualen: genomgående skeddabox och linor på däck. Den är enkel, pålitlig, lättservad etc. Vill man ha dold manövrering med linor i plastslangar är det bäst att förbereda detta redan vid bygget.

9 12/1/2008 9:58 AM Wrote Daniel Nilsson

I byggbeskrivningen, s 7, kan man läsa att man skall använda andningsskydd när man arbetar med epoxyn. Jag skulle vilja veta vad för slags andningsskydd som avses?

Är det en mask man skall ha, med filter, eller räcker det med ett vanligt vitt munskydd som skyddar mot vanligt trädamm?

Daniel Nilsson

10 12/1/2008 12:13 PM Wrote Björn

Rekommendationerna är lite motstridiga, men min uppfattning är att ren epoxy utan lösningsmedel har så låg avdunstning att det bara handlar om att utestänga slippartiklar med halvhärdad epoxy - partikelfilter alltså. De strängare rekommendationer som ibland hävdas handlar främst om industriella epoxyprodukter: flytspackel, gjutmassor, speciallimmer och -färger etc, där kombinationen med aggressiva lösningsmedel och andra kemikalier innebär en förhöjd risk.

Jag tror också att det räcker att använda andningsfilter under just slipjobben. För övrig epoxyhantering är det epoxy på huden som skall undvikas - kemikaliehandskar och långärmat alltså.

11 1/14/2009 8:38 PM Wrote jan mellring

de senaste kajakerna fick spant av elrör som var lätt att böja,( men deformeras vid brand ombord)

relingslister i gran på vilka duken sköts med rostfri häftklammer, annars är det mycket syarbete och värkande fingrar

hur länge man vill hålla på och forma är väl personligt, för somliga är det så roligt att det aldrig verkar bli färdigt, det som tar tid är väl när den råa linoljan ska torka=oxidera, men det kan påskyndas med ett bra regnväder

vad gäller skrovform så ändrar man ju lätt på den genom att flytta ribborna

det gäller också kanadensare, tyckte att mitt förstabygge var för rank och smal, det var bara att flytta tvärträna ett par decimeter mot stävarna och hugga om stävtrianglarna, på tre kvart hade jag en stadigare kanot 2 dm bredare

gäller naturmaterial som också bara försvinner,,, undviker annars hårda giftigheter

12 5/12/2009 8:25 PM Wrote Genc Persson

Hej jag är 14 år och skulle vilja ha en kajak. Jag vet inte om jag ska bygga eller köpa kajaken. Jag ska använda den för fritid/hobby och möjligtvis motion någon gång.

Jag har aldrig paddlat förut så jag är en nybörjare. Nu kommer mina frågor.

*Ska jag bygga eller köpa kajaken?

*Vilken isåfall?

*Hur mycket kommer den ungefär att kosta? (helst inte för mycket)

Jag kommer nog att använda den mest till havs.

Och jag behöver några tips och råd så jag uppskattar verkligen om du kan ge mig de allra viktigaste/bästa som behövs.

Tack i förhand för hjälpen

MVH Genc

13 5/12/2009 10:06 PM Wrote Björn Thomasson

Dina frågor är nästan omöjliga att svara på. Bygga är det billigare och mer tillfredsställande för den som trivs med hantverk men tar tid - köpa är dyrare men du får kajak direkt - vilket låter bäst?

Vilken kajak? Det beror på vad du vill ha din kajak till - dagturer, fiske, långturer, solskenspaddling, vågor och surf, motion, havstävlingar...?

Kostnad? Bygga kostar ca 4000-5000:-. Köpa kostar från 8000:- och uppåt. En köpt kajak med vikt-prestanda som en träkajak kostar 25000:- och uppåt.

Du måste börja med att definiera vad du vill ha kajaken till. Därefter får du gärna maila mig för mer specifika råd. Prata gärna med kajakförsäljare och prova färdiga kajaker när du har möjlighet - ju mer du vet desto lättare blir det att välja och ju bättre träffsäkerhet har du när du gör ditt val...

läs på "välja kajak": /choosing/choose_a_kayak.aspx

14 8/18/2009 6:57 PM Wrote Christer Carlsson

Jag är just i färd med att besluta vilken/vilka kajaker som jag och min sambo skall bygga under vintern. Nu har jag varit kluven mellan att bygga allt från scratch eller köpa materialsats. Lutade väl åt materialsats till de första för att sedan till kommande (för det skall bli fler) ta mig tid att göra hela arbetet själv.

Ser dock att det inte finns leverantör för den just nu och heller ingen tid för när det kan finnas någon. Undrar bara om det finns en trolig materialleverantör under hösten/vintern eller till tidig vår? Det blir mycket besvärligt att såga själv i den lokal jag har att tillgå just nu.

15 8/18/2009 11:23 PM Wrote Björn Thomasson

Det finns materialeverantörer redan nu:

Björn Tafvelin med Båtbyggeri Tunarps Kvarn (http://www.batbyggeriet.eu/) kan leverera profilfräst ribb, epoxy, väv, lim, mm, och

Petrus Johansson med Petrus Kajak i Tranås (http://www.petruskajak.se/) kan leverera sågad ribb, epoxy, väv, prefabricerade detaljer som sitsar, skädor/skäddboxar, sargar mm och även färdigbyggda kajaker, kanadensare och båtar.
