Jack 14 SOT

Specifikationer

Ritningssats, Jack 14 SOT - 1 700 SEK Beställ

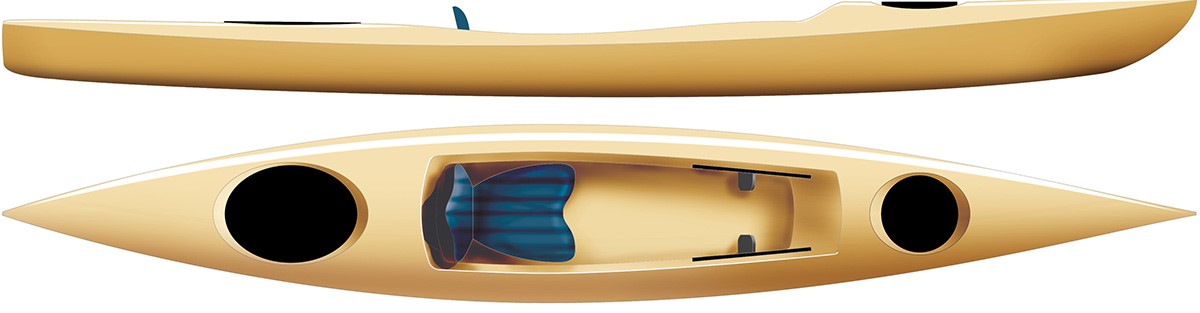

Jag har fått en hel del önskemål om en kort och lätthanterad kajak för fiske, friluftsmåleri, jakt, eller för spontana utflykter ut i åar, sjösystem eller skärgårdar. Jack 14 har precis det skrov som skulle vara idealiskt för sådana ändamål. Därför finns den nu som sit-on-top-kajak (SOT). Den kan byggas med antingen surfskisittbrunn för att minimera den fria volymen eller med en stor öppen sittbrunn för att till exempel fiska från – montera ett ekolod, några spöhållare och kanske ett fäste för en elektrisk trollingmotor. Måtten är desamma som för den vanliga Jack 14 – 420x63 cm och lastkapacitet ca 140 kg.



Mer info kommer...

Specifikationer

Jack 14 SOT

Längd¹ 420/396 cm (total/kvl)
Bredd 63/60 cm (total/kvl)
Djupgående 11 cm
Vikt² 15-17 kg
Deplacement/volym⁶ 140 kg/412 liter
Fart³ 7,4/9,8 km/h
Prismatisk koefficient 0,52
Våt yta 1,64 m²
Släpmotstånd⁴ 1,8/3,95 kp
Stabilitet⁵ 4/5 (initial/slutstyvhet)
Användningsområde en kajak flr fiske, friluftsmåleri, jakt, eller spontana utflykter ut i åar, sjösystem eller skärgårdar.

¹ Dessa mått kan lätt ändras efter egna önskemål
² Beroende på träslag, utrustning, noggrannhet med slipning, laminering etc.
³ Marschfart resp. motsvarande toppfart. Värdena är från början teoretiskt uträknade (Crouch´s formel) och justerade efterhand som jag kan göra relevanta praktiska tester.
⁴ Släpmotståndet i 4 resp. 5 knop mätt i kp vid angiven lastkapacitet.
⁵ Initialstabilitet resp. slutstabilitet – 1 är mycket rank, 5 är mycket stabil.
⁶ Deplacement är kajak + paddlare + last. Räkna bort kajakens vikt för att få lastkapaciteten.

Ritningssats, Jack 14 SOT - 1 700 SEK Beställ

Kommentarer

Ah-ha! I like it, Björn!

För att frigöra händerna, tror du en Hobie Mirage Drive skulle få plats?

https://www.hobieshop.se/till-hobie-mirage-drive.html

Jag ser i teorin inga problem med det. Naturligvis en del konstruktiv finurlighet för att anpassa för montageschakt (hobiekajakerna har generellt relativt stort avstånd mellan sittbrunnens botten och kajakens botten), fastsättning (hobiedreven är gjorda för montering i hobiekajaker och inget annat) etc – och ett roder. Drev med horisontell fena går att styra utan roder (genom att hålla kvar fenan i ytterläge några sekunder), men inte vertikal fena.

Du behöver fundera lite över balansen och tyngdpunktens läge också. Hobiekajakerrna är generellt bredare än Jack 14 (men deras webbsajt är mycket torftig med sådan information).

Mer om kajakers framdriving finns här...

Hi Bjorn,

has anyone completed on of the SOT versions?

Also, I am curious about construction method for the cockpit intsert. The images of the traditional model show the hull strip built, do you think the same for the SOT, with a ply or prefabricated Strip cockpit?

I am thinking to build with a surf ski style low volume cockpit, mainly for calm water coastal use in the med.

There are six SOT:s ordered so far, and I have not received reports or photos from any of these builders yet.

The cockpit area, as designed, is more of a suggestion, since an open-cockpit kayak can be used for many different things: as a short surfski, a boat for fishing or hunting, a platform for outdoor painting, a recreational playboat, etc. Thus, the interior can be constructed in strips, plywood, laminated foam sheets, etc. I have full confidence in the individual builder to shape/construct the cockpit area to best suit his or her intentions, and I am, of course, available to discuss and advise on the options.
