Jack 14 SOT

Particulars

Jack 14 SOT

Plans, Jack 14 SOT - 110 EUR Purchase

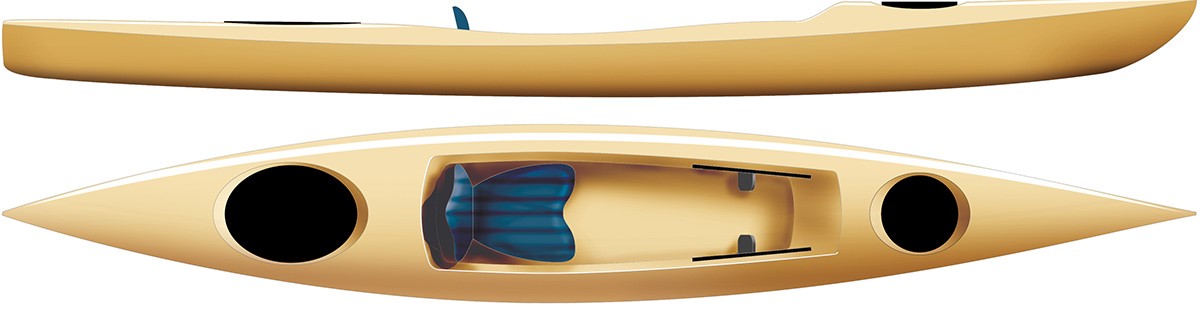

Jag har fått en hel del önskemål om en kort och lätthanterad kajak för fiske, friluftsmåleri, jakt, eller för spontana utflykter ut i åar, sjösystem eller skärgårdar. Jack 14 har precis det skrov som skulle vara idealiskt för sådana ändamål. Därför finns den nu som sit-on-top-kajak (SOT). Den kan byggas med antingen surfskisittbrunn för att minimera den fria volymen eller med en stor öppen sittbrunn för att till exempel fiska från – montera ett ekolod, några spöhållare och kanske ett fäste för en elektrisk trollingmotor. Måtten är desamma som för den vanliga Jack 14 – 420x63 cm och lastkapacitet ca 140 kg.



Mer info kommer...

Particulars

Jack 14 SOT

Length¹ 420/396 cm (overall/WL)
Beam 63/60 cm (overall/WL)
Draft 11 cm
Weight² 15-17 kg
Displacement/volume⁶ 140 kg/412 litre
Speed³ 7.4/9.8 km/h
Prismatic coefficient 0.52
Wetted surface 1.64 m²
Drag⁴ 1.8/3.95 kp
Stability⁵ 4/5 (initial/secondary stability)
Intended use en kajak flr fiske, friluftsmåleri, jakt, eller spontana utflykter ut i åar, sjösystem eller skärgårdar.

* These dimensions can be adapted to suit personal needs or wishes.
** Depending on type of wood, equipment, care with epoxy usage, sanding etc. etc.
*** The speed numbers are based on mathematical standard formulas (175 lb paddler + 30 lb carco weight) and corrected from the kayaks actual performance om trials, on tours and in races.
⁴ Calculated resistance in 4 and 5 knots (at nominal load capacity).
⁵ Initial stability and secondary stability on a subjective scale, where 1 is very tippy and 5 is very stable.
⁶ Displacement is kayak + paddler + load. Count off the kayak weight to get the load capacity.

Plans, Jack 14 SOT - 110 EUR Purchase

Comments

Ah-ha! I like it, Björn!

För att frigöra händerna, tror du en Hobie Mirage Drive skulle få plats?

https://www.hobieshop.se/till-hobie-mirage-drive.html

Jag ser i teorin inga problem med det. Naturligvis en del konstruktiv finurlighet för att anpassa för montageschakt (hobiekajakerna har generellt relativt stort avstånd mellan sittbrunnens botten och kajakens botten), fastsättning (hobiedreven är gjorda för montering i hobiekajaker och inget annat) etc – och ett roder. Drev med horisontell fena går att styra utan roder (genom att hålla kvar fenan i ytterläge några sekunder), men inte vertikal fena.

Du behöver fundera lite över balansen och tyngdpunktens läge också. Hobiekajakerrna är generellt bredare än Jack 14 (men deras webbsajt är mycket torftig med sådan information).
