Frej XS

Bilder | Specifikationer | Bakgrund och historia

Frej XS

Ritningssats, Frej XS - 800 SEK Beställ

Frej XS är en förminskad version av Frej. Den passar till barn, yngre tonåringar eller andra lätta paddlare, som vill ha lite mer potential och attityd än i mini- och microversionerna av Kavat och Isfjord. Frej XS är därför en aning smalare, mer manöverbar i vind och vågor väder och utmärkt att lära sig rolla i.

Frej XS är lätt att anpassa för olika vikter på paddlaren. Tre längder finns visade på ritningen: 429, 442 och 455 cm, men respektive lastkapaciteter 76, 80 och 85 kg. Men som för alla mina kajaker är det lätt att justera längden individuellt inom ett ganska stort område.

Ritningen visar två sittbrunnsstorlekar: 66x38 cm och 51x38 cm. Men det finns också anvisningar för att justera sittbrunnen till andra storlekar, om så behövs.

För övrigt är det samma funderingar och bakgrund som för de fullstora Frejkajakerna.

Bilder

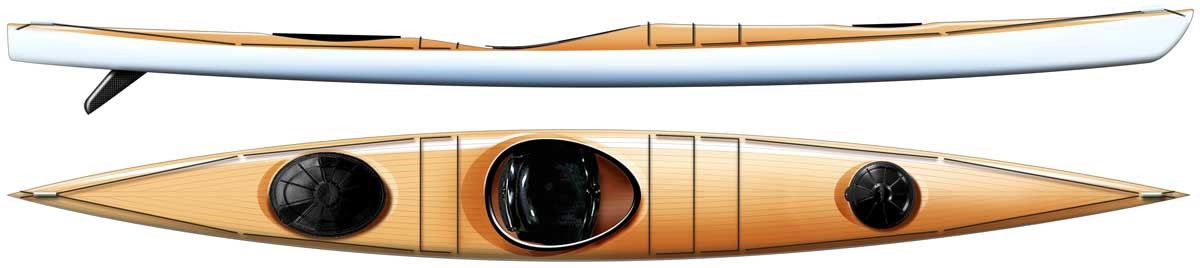

Frej XS – Christer Mjömark

Specifikationer

Frej XS ritningar

Frej-XS kommer på tre ritningsblad: spantmallar i förskeppet respektive akterskepp i fullstorlek, plus en linje- och konstruktionsritning i skala 1:10 med en hel del detaljer i fullskala. Med ritningen följer också en 36-sidig byggmanual och ett följebrev med lite information om material mm och adresser till några bra leverantörer.

Längd¹ 442/432 cm (total/kvl)
Bredd 49/47 cm (total/kvl)
Djupgående 11 cm
Sittbrunn¹ 66x38 cm
Innerhöjd¹ 25/17 cm (framför/bakom sittbrunnen)
Vikt² 13-15 kg
Deplacement/volym⁶ 80 kg/230 liter
Prismatisk koefficient 0,53
Våt yta 1,64 m²
Stabilitet⁵ 4 (initial/slutstyvhet)
Användningsområde Dagtur och långtur i de flesta förhållanden och farvatten, lek och surf

¹ Dessa mått kan lätt ändras efter egna önskemål
² Beroende på träslag, utrustning, noggrannhet med slipning, laminering etc.
³ Marschfart resp. motsvarande toppfart. Värdena är från början teoretiskt uträknade (Crouch´s formel) och justerade efterhand som jag kan göra relevanta praktiska tester.
⁴ Släpmotståndet i 4 resp. 5 knop mätt i kp vid angiven lastkapacitet.
⁵ Initialstabilitet resp. slutstabilitet – 1 är mycket rank, 5 är mycket stabil.
⁶ Deplacement är kajak + paddlare + last. Räkna bort kajakens vikt för att få lastkapaciteten.

Ritningssats, Frej XS - 800 SEK Beställ

Frej XS har samma historia och bakgrund som de fullstora Frejkajakerna.
